NET LINE optimizacin del proceso

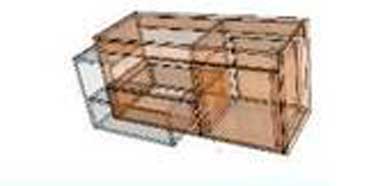

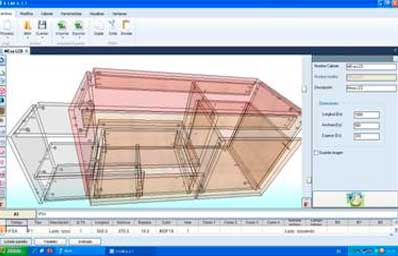

Desde la presentación del mueble hasta la producción y el armado. La simplicidad es el hilo conductor del software XCAB, que se aprende en menos de una

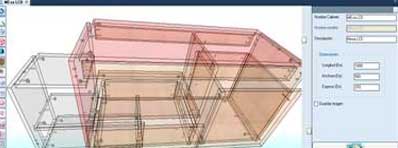

semana. Desde el diseño en 3D de los módulos puede derivarse automáticamente a los programas para ejecutar en los centros de trabajo.

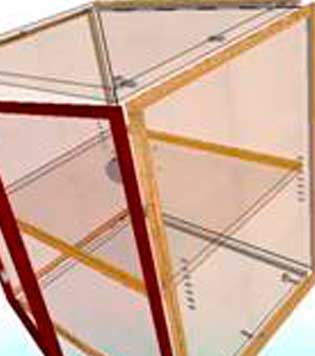

La principal ventaja del XCAB es de programar el centro de trabajo por modulo, y lista de módulos automáticamente.Los módulos son programados paramétricamente, o no, dependiendo de la necesidad del cliente. Al poner, por ejemplo un MInifix, automáticamente genera en el programa del techo del mueble una perforación de diámetro 15 y una perforación de diámetro 5 en el lateral del mueble. Así con todas las mecanizaciones macros generadas en el mismo mueble.
El programa genera automáticamente las repeticiones correspondientes y la lista de programas (Orden automática de los programas que se tienen que ejecutar) Trabajar en lista de programas, sin la necesidad de cargar archivo por archivo optimiza el centro de trabajo hasta un 30% mas de productividad.
Errores de fábrica solo la primera vez.
Al ser un proceso de fabricación automática, son eliminados por completo los errores de programación. Al poner a punto el programa, siempre son pruebas realizadas por primera vez, si fue descontado el canto, la luz que tiene que tener las piezas, el descuento de las puertas, el largo y distancia que tiene que ir el fondo, etc. Por lo tanto los ajustes de los módulos y mecanizaciones correspondientes solo se presentan en la fase de puesta a punto. Con los programas y módulos ya verificados la programación del centro de trabajo se realiza sin la necesidad de mano de obra especializada.
Stock de materiales, para costos.

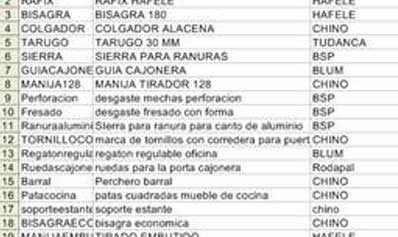

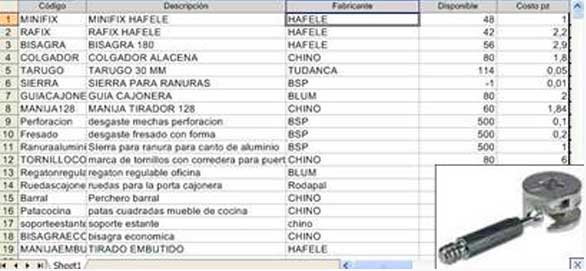

El XCAB posee una planilla para control de stock de Placas, filos y Herrajes. Cada planilla maneja la posibilidad de poner un código, fabricante, costo
por unidad y cantidad disponible. En la planilla de placas es posible poner las medidas y el porcentaje de desperdicio. En la planilla de filos es posible poner el sobre canto que tiene la pegadora para calcular
con medida exacta el total de filo utilizado.
Con respecto a la solapa de herrajes, permite adicionar una foto correspondiente a cada producto, evitando cualquier tipo de confusiones. (tipo de manijas,
modelo de bisagras, etc.)

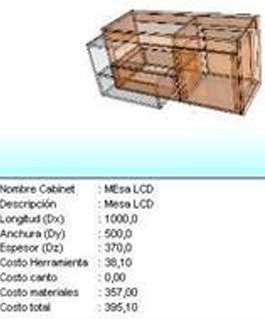

Reporte y descarga automática del stock.
Se puede generar un reporte automático por cada módulo o lista de módulos donde indica las placas utilizadas, el canto utilizado, los herrajes utilizados,
la disponibilidad del todos los productos implicados y el costo total del modulo o la lista de módulos. Con Esta particularidad le permite cotizar el mueble y saber exactamente antes de enviar producción la
disponibilidad de todos los materiales.
Con un simple botón descarga automáticamente el stock existente.

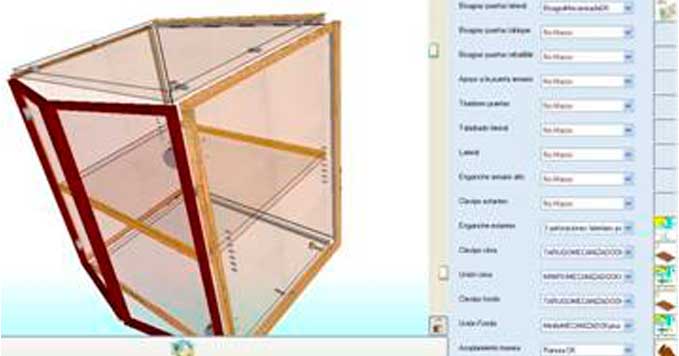

Perfil Constructivo
La modalidad de perfil constructivo permite determinar los parámetros constructivos de cualquier fabrica para cada modelo distinto. Por ejemplo todos los techos son unidos
con Tarugo de guía y minifix a 20 mm del frente. Todas las ranuras de fondo son a 11 mm de distancia desde el fondo y a 8 mm .de profundidad de ranura. Todos los estantes tienen 5 perforaciones laterales y un
soporte de estante. De esta manera la velocidad programación de cada nuevo mueble es muy alta, porque los parámetros constructivos de todas las alacenas son iguales y pueden tener algunas variaciones como tipo
de puertas, colgadores especiales, etc. Pero el 90% de la programación del módulo ya está hecha. Lo mismo para la generación de placares o interiores de placard donde todos son unidos con Rafix, con ranura de
fondo o unión a tope, y solo se modifican los interiores dependiendo de las especificaciones de cada cliente.

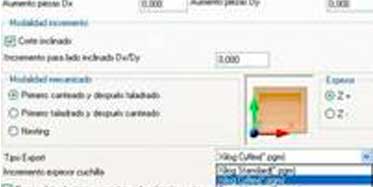

Posibilidad de programar varias máquinas y establecer parámetros de construcción
La posibilidad de exportar en distintos formatos garantiza la programación de cualquier centro de trabajo con
el sistema operativo Xilog 3, Cyflex o XilogMaestro dando la posibilidad de generar automáticamente los archivos ejecutables de cualquier centro de trabajo Morbidelli y SCM que hallan sidos equipado con una
PC de serie
Biblioteca de nuevos modelos paramétricos
El XCAB ya viene cargado con una base de distintos módulos paramétricos con una modalidad guiada para generar los modelos de acuerdo
a los parámetros de cada fábrica. De esta manera simple e intuitiva es muy rápida la carga de los datos de cualquier carpintería o fábrica. A su vez, desde la modalidad de generar modelo permite trabajar desde
cero la generación de cualquier tipo de modelo que luego podrá ser llamado cuantas veces sea necesario.

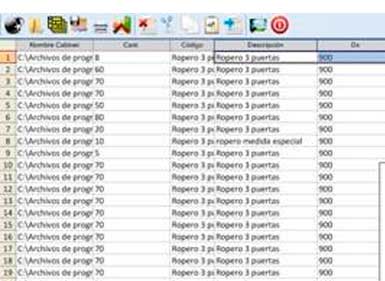

Listado de modulos
Con esta modalidad es posible seleccionar los muebles ya guardados y poner las cantidades necesarias para la programación automática. AL poner por ejemplo cantidad 8, o
cantidad 120, serán generados automáticamente los programas necesarios con 8 repeticiones de los laterales de la primer medida (y todas las otras piezas) y con 120 repeticiones con la segunda medida.
También
hace una despiece automático de este pedido generando la lista de piezas y repeticiones para que sea tomado por cualquier optimizador de corte. Como fue explicado anteriormente, también posee el reporte automático
de materiales necesarios.
Modalidad Composición

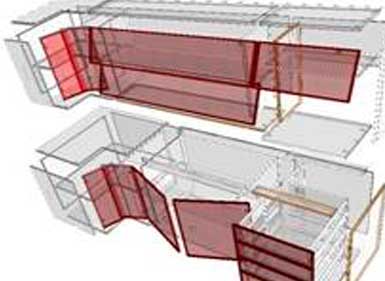

Desde esta modalidad es posible copiar y arrastrar los módulos ya creados en una pared, y determinar las medidas exactas de los muebles teniendo en cuenta el espacio disponible.
Por ejemplo en una pared nos encontramos con una puerta y una ventana y es posible arrastrar los módulos y modificar las medidas de acuerdo a la disponibilidad de espacio. Al igual que en la modalidad de listado
cabinet genera automáticamente los programas y la lista de programas de esta composición, como también el listado de piezas para un optimizador de corte y el reporte de Materiales y costos con la descarga automática
del stock de materiales.
Importación de Fresados y mecanizados desde el XILOG al XCAB.

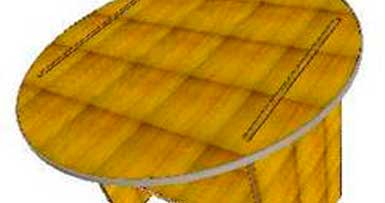

La nueva función de importación de fresados desde el XILOG permite diseñar desde el CAD/CAM XILOG cualquier fresado o mecanizado
con forma, identificando también el número de herramienta, profanidad y geometría diseñada y aplicarla a cualquier pieza o modulo creado en el XCAB. Esta importante función permite diseñar cualquier forma y
luego ser llamada desde el programa y ser repetida en cualquier mueble.

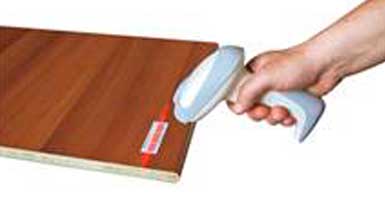

Genaración de etiquetas y código de barras
El XCAB permite generar una etiqueta personalizable por cada pieza o lista de piezas. A su vez, genera automáticamente un código de barras por cada
pieza. Los centros de trabajo pueden ser equipados con lector de código de barras y asocia automáticamente el código de barras a la pieza generada automáticamente. Sin ningún tipo de proceso manual.
