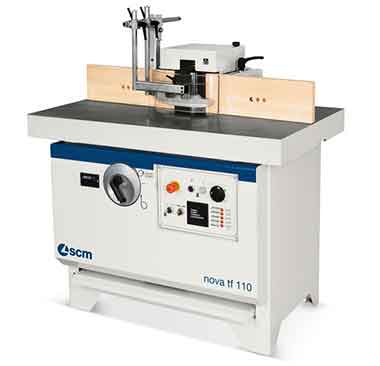

El tupí es comúnmente, la máquina más importante dentro de una carpintería o taller, ya que la mayoría de las piezas deben ser procesadas con dicha máquina. Es la máquina que funciona todo el día y todos los días,
por lo que es realmente necesario que sea:
- Rápida puesta a punto: ya que todas las operaciones pasan por el tupí.
- Segura: ya que es una máquina MUY riesgosa.
- Precisa: luego de la puesta a punto, la máquina no se debe desregular....
Equipado y funcional para cualquier tipo de exigencia. Con una buena mesa de apoyo para piezas grandes (1200 x 730 mm.) y pontente motor (5 HP) con variador de velocidad, permite realizar el máximo desbaste, en una sola pasada y con una excelente terminación, evitanto tiempos excesivos en el lijado y respetando la forma original de cada fresa.
Versión con carro espigador Frontal: El carro espigador frontal, permite tener sobre la misma máquina, una mesa óptima, con un apoyo adecuado y un deslizamiento suave que garantizan la presición
y calidad del trabajo en contra molduras o grandes desbastes.
Guía de perfil de aluminio montada sobre una mesa de fundición, con tope y cinta métrica sobre la misma guía. Sujeta sobre un soporte que permite
realizar inclinaciones. El presor excéntrico asegura de firmeza de sujeción y evita cualquier riesgo. Espiga con contra moldura en un tupí: comunmente, las espigas con contra moldura son realizadas sobre un
máquina específica para ese destino que opera con 2 muñecos de solamente 2 cuchillas en las espigas y un pequeño eje vertical como tupí para la contra moldura.
Debido al gran desbaste que se tiene que
realiza conlleva una contínua desregulación de la máquina y una mala terminación de las piezas y los encastres. Por lo que obliga a que todas las terminaciones deban ser a mano.
Al trabajar con un eje vertical de mayor diámetro y con un motor de mayor fuerza, un tupí evita esas desregulaciones en la máquina y garantiza una calidad de acabado contínua.
Las regulaciones son mucho
más fáciles y es una puesta a punto sencilla.
La seguridad es un detalle a tener muy en cuenta ya que la sobre carga de trabajo efectuada aumenta las posibilidades de riesgo.
La versión TL del tupí SCM,
es una máquina con prolongación de mesa tanto para perfilar (a lo largo de la madera) como para realizar espigas con contra molduras. El deslizamiento de la mesa es mediante rodamientos lineales sobre una barra
templada y recitficada lo cual asegura precisión y estabilidad durante el trabajo. Un Brazo sujeta piezas excéntrico presiona la madera y como guía posee un perfil de aluminio con 4 topes. Una topa de aspiración
con regulación viene provista con la misma versión.
| Catacterísticas técnicas del tupí T60F | |
| Motor: | 5 HP. |
| Variador de velocidad: | 3000-4500 – 6000 – 8000 – 10.000 r.p.m. |
| Mesa de fundición: | 1200 x 830 mm. |
| Diámetro del eje: | 50 mm. |
| Altura útil del eje: | 180 mm. |
| Diam máximo herram: | 320 x 85 mm. |
| Diametro toma aspiración: | 120 mm. sobre la guía |
| Diametro toma aspiración: | 120 mm. sobre el cuerpo de la máquina. |
| Lector de altura del eje digital mecánico. (opcional). | |
| Lector luminoso de la velocidad de trabajo. (opcional). | |
| Freno mecácnico a pedal. (opcional: freno automático). | |
| Pulsante de emergencia en el frente de la máquina. | |
| Microinterruptor de seguridad en el acceso de la máquina. | |
| Protección magneto térmica del motor. | |
| Peso: | 550 Kg. |
| Medidas: | Frente 1200 mm. Ancho 800 Alto 1.100 mm. |

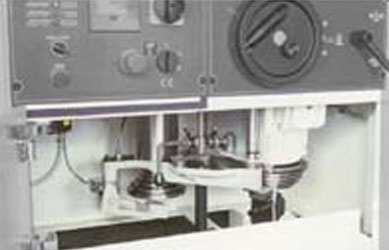

Precisión: Todos los encastres y armados son perfectos. La precisión con las reglas de las guías de entrada y salida, la altura indicada digitalmente del eje, la ausencia de vibraciones
gracias a la mesa de fundición, la poca fuerza que ejerce el operario porque la realiza el motor de 10 HP, y la falta de viruta porque es tomada por la aspiración, lo único que permite que salga la forma
exacta diseñada en la fresa.
Evita la mano de obra especializada ya que permite que un operario no especializado regule la máquina de manera rápida. Sin necesidad de pruebas consecutivas

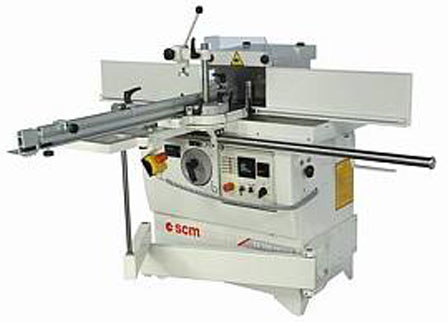

Versión espigador Frontal:
Versión ideal para trabajos donde se requieren trabajar con espigas de grandes dimensiones y mayores desbastes. Permite una fresa de hasta 320 mm. y potenciación
de motor de 7,5 HP. Completo de una mesa deslizable desde el frente de la máquina con un presor excéntrico que sujeta la pieza y una guía con 4 topes inclinable +/- 60°.

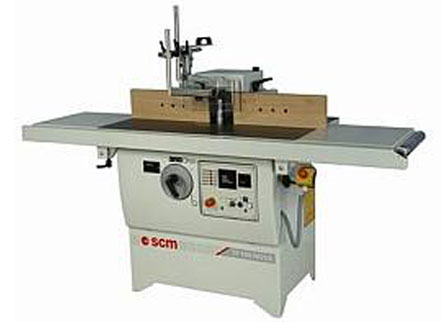

Versión Con prolongación de la mesa:
Ideal para el trabajo de perfilados de piezas de grandes dimensiones donde garantiza el opoyo contínuo de toda la pieza. mesas de entrada y salida
perfectamente niveladas con la mesa fija. Un rodillo giratorio en la entrada evita que marque las piezas durante el apoyo. Una guía extensible mantiene la nivelacíon de la pieza a trabajar.
