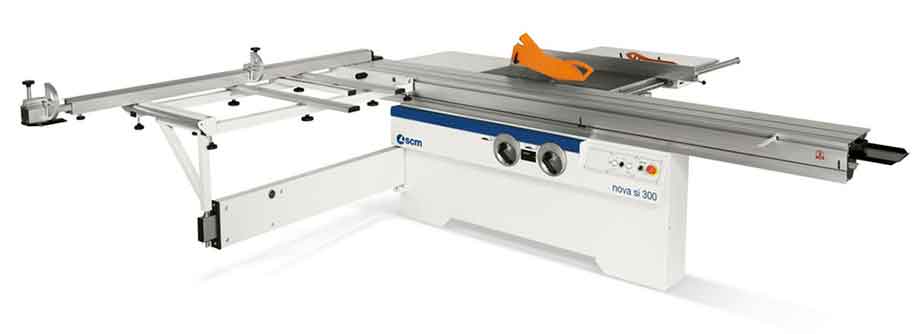

Lanzada desde el año 2005, continúa la evolución de las nuevas sierras circulares con elobjetivo de ofrecer máquinas robustas y especiales para la actividad de nuestros clientes. La sierra cirular SI400 Nova, es caracterizada de una configuración de la máquina basecon el proyecto asegurado de varios componentes de la experiencia, ya madurada en 50 años, de actividad para poder transmitir la filosofía constructiva de los modelos de punta,sobre toda la gama de los modelos SCM.
El carro deslizante sobre guías insertadas, grupo sierra con estructura en anillo cerrado,basamento de la máquina solo son las características distintivas de la sierra circularproducidas en la planta de SCM.La posibilidad de ampliar luego la máquina con diversos opcionales (guía a 45°, topesdigitales, campanas de aspiración, etc) permiten a la máquina acompañar en elcrecimiento del cliente.
| Largo de corte: | 3.200 mm |
| Corte en guía paralela: | 1.270 mm. |
| Peso: | 980 Kg. |
| Cuerpo de la máquina: | 2.20 x 1170 x 1120. |
| Carro: | 3430 x 460 x 220 mm. |
| Diámetro de la sierra: | 400 mm. |
| Diámetro del incisor: | 120 mm. |
| Altura de corte: | 130 mm. |
| Velocidad de rotación de la sierra: | 3.700 r.p.m. |
| Velocidad de rotación incisor: | 8500 r.p.m. |
| Diámetro de la toma de aspiración: | 120 mm. |
| Capacidad de aire de aspiración: | 1.300 m3/h. |
| Potencia de motor: | 5,5 kw (7,5 HP) |
| Potencia de incisor: | 0,75 Kw (1 HP): |
| Espacio necesario: | Largo 5.780 mm. x 3.500 mm. |
EL CARRO
El carro giratorio según SCM:
Una solución tecnológica que permite al carpintero de obtener un mejor resultado y que no hay necesidad de intervenciones técnicas para ser siempre precisas
y funcionales.
En las escuadradoras, el elemento mecánico determinante para el resultado final es el carro giratorio.
El mercado está lleno de soluciones diversas, pero el propio mercado a
decretado que la solución SCM (Patentada) es aquella que responde a Todas las necesidades del cliente.
El exclusivo sistema de deslizamiento caracteriza todas las gamas de SCM.
La rectificación uniforme de la guía de deslizamiento unida al exclusivo sistema de ensamble son el origen de la precisión, giratoria para una óptima acabado garantizada en el tiempo sin alguna necesidad
de regulación.
El patentamiento de SCM es una solución simple y eficaz:

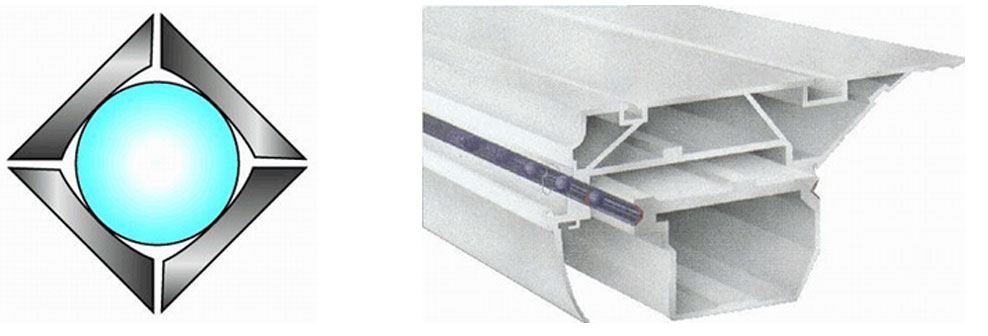

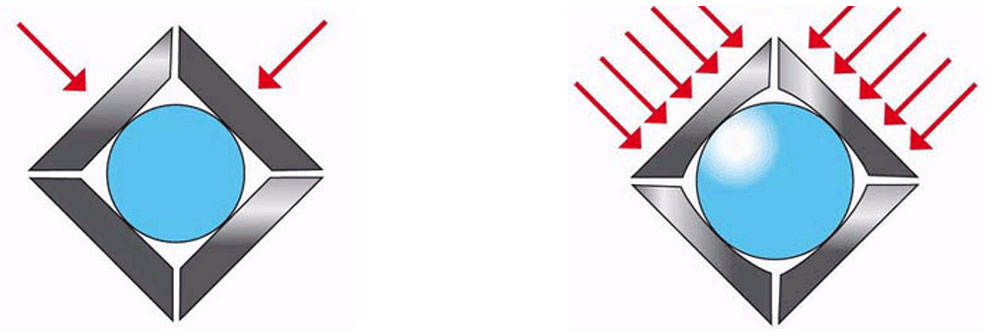

Las cuatro guías de deslizamiento (dos sobre la parte móvil y dos sobre la parte fija del carro) son rectificadas
en arco y el movimiento entre las 2 partes viene por medio de deslizamientos de esferas en acero.

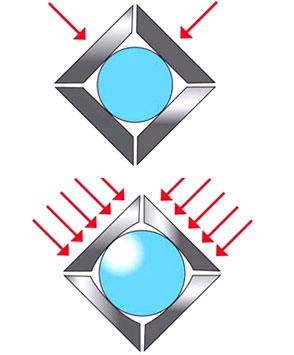

La superficie de la guía en arco, ofrece a la esferas una mayor superficie de contacto y garantiza
una carga hasta 4 veces superior a Las soluciones alternativas como las que utilizan rodillo o ruedas de deslizamiento.
La solución del sistema de deslizamiento SCM Patentada, garantiza un movimiento y precisión en el tiempo sin necesidad de cualquier regulación.
Luego de años de utilización, el cliente SCM
¿debe preocuparse porque la guía del
deslizamiento están perfectamente fijadas
al carro y la presión de los cortes no es más
como en el inicio?.

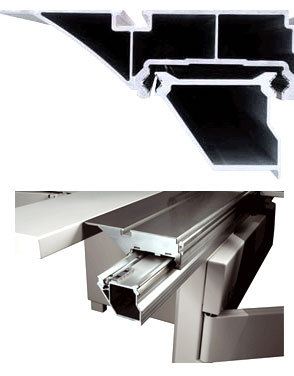

NO. El sistema de fijado mecánico
(insertado en el canal) bloquea la guía a la
estructura del carro como si fueran un
elemento único. Sin pegamento, ni tornillos como otras soluciones económicas. La
solución del sistema de deslizamiento SCM garantizan
deslizamiento y precisión en el tiempo sin necesidad de
regulación.
El cliente SCM ¿debe preocuparse porque en las cargas
de paneles pesados y de grandes dimensiones el carro
giratorio se deforma y así no es mas una referencia
fiable?.
NO. La estructura recticular del carro permite de descargar aún esfuerzo mayores sin obotener deformaciones.
EL GRUPO SIERRA
- Alta resistencia a los esfuerzos mecánico.
- La Estructura cerrada proporciona rigidez junto a la total ausencia de vibraciones.
- La Estructura del cuerpo oscilante es un bloque único de hierro
fundido.
- Los movimientos verticales se realizan sobre 2 barras redondas que garantizan la fluidez de los ajustes.
- La mecánica de precisión no queda comprometida por la acumulación de polvo. Una optima aspiración de la viruta, gracias al transportador y a la posición longitudinal de la aspiración garantizan
una limpieza constante.
- Los movimientos de levantamiento e inclinación de las hojas son exactos y fluidos.
OTROS DETALLES

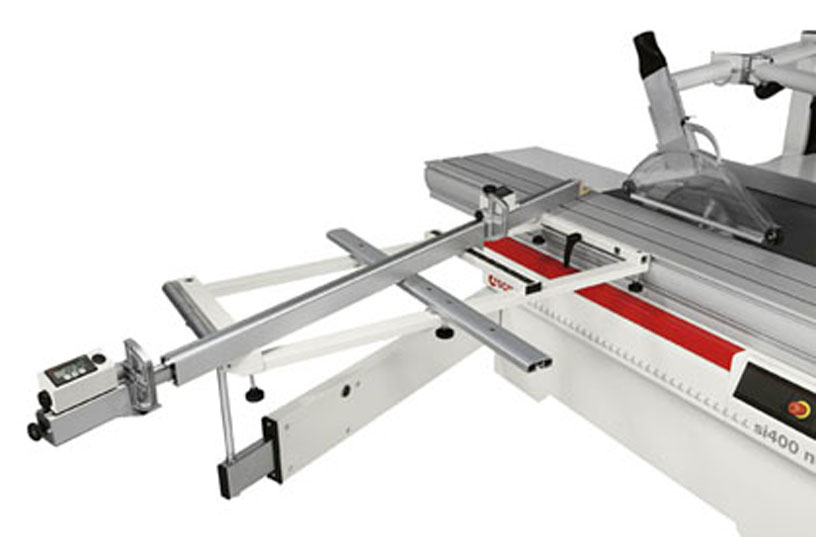

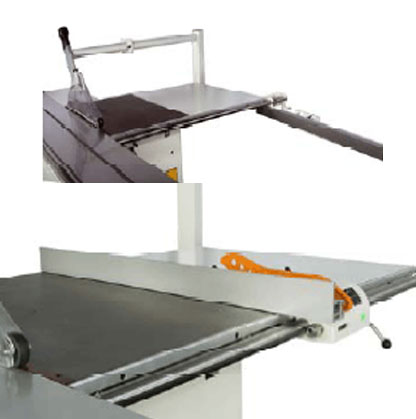

Guía en angulo para realizar cortes a 45 grados, o cualquier angulo intermedio, para una de las caras de la placa.

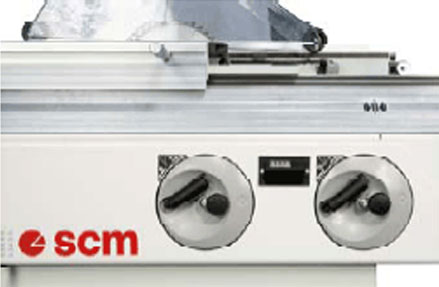

La subida e Inclinación de la sierra se realiza desde el frente de la máquina por medio de 2 comódos volantes. El sistema de transmisión, patentado de SCM, garantiza un moviendo ágil y rápido para cada cambio.
El incisor posee una regulación muy precisa desde el exterior de la máquina. Una manija comanda el movimiento de subida y bajada y la otra el movimiento axial de la sierra. Unos topes de memoria permiten fijar la regulación preestablecidas ahorrando tiempos de regulación.
La guía paralela de la sierra permite cortes guiados hasta 1.270 mm. con la posibilidad de excluir la guía para cortes de mayor tamaño. Llevando la guía hacia el extremo derecho permite inclinar hacia atrás,
sin necesidad de alguna herramienta especial.
La contrucción de la guía esta basada sobre una pieza en acero de fundición, que garantiza un perfecto deslizamiento sobre una barra redonda de gran
diámetro. El perfil de aluminio, posee 2 posiciones, creado para placas de menor espesor.
OPCIONALES

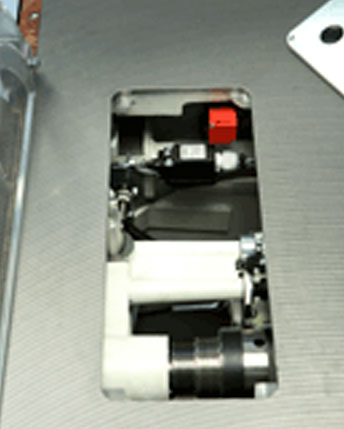

Cambio De velocidad de rotación de la sierra desde el frente de la máquina (apertura en la mesa de trabajo).Sin pérdida de tiempo.

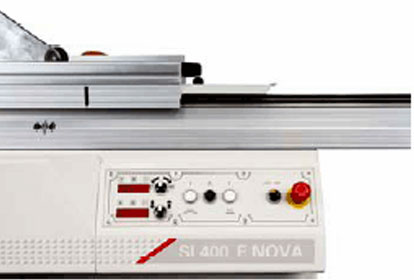

Subida e inclinación del grupo sierra motorizado, con visualización de la inclinación y de la subida de la sierra mediante 2 controles digitales electrónicos
