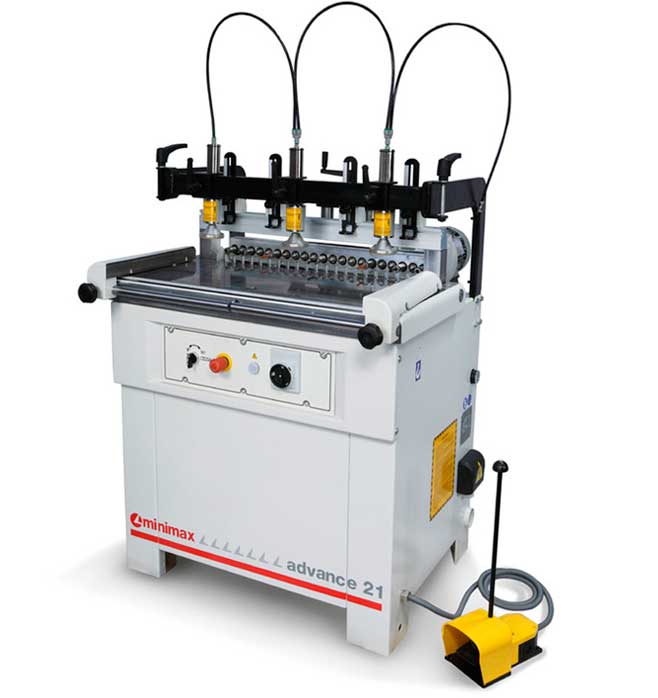

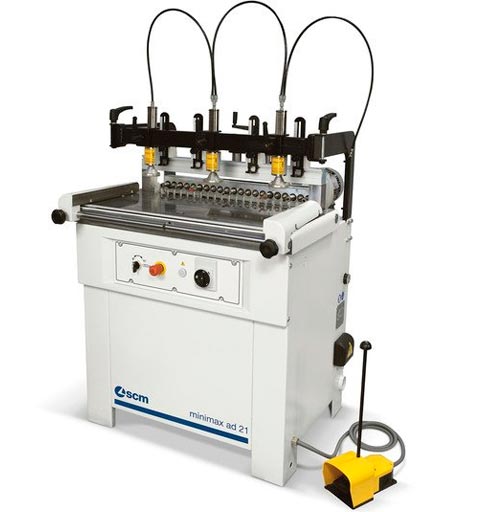

Ideal para pequeñas y medianas producciones ya que posee una rapidez de puesta a punto nunca más de 8 minutos.
La precisión de la máquina matiene las regulaciones garantizando un fácil armado del mueble.
Gracias a los acoples rápidos, la fácil regulación de las guías, la inclinación automática y la guía de referencia hacen que todas las puestas a punto sean muy fáciles de realizar.
El movimiento de inclinación del cabezal se realiza de manera rápida y precisa sin ningún inconveniente en la puesta a punto. Permitiendo hacer agujeros en el espesor de la placa y en un lateral.
Datos Tecnicos
| Dimensiones de la mesa de trabajo: | 905x360 mm. |
| Altura de la mesa de trabajo: | 900 mm. |
| Número de mandriles: | 21. |
| Interaje de los mandriles: | 32 mm. |
| Diámetro máximo de mandril: | 35 mm. |
| Interaje máximo de agujereado: | 640 mm. |
| Altura máximo de agujereadora en horizontal: | 60 mm. |
| Velocidad de rotación mandriles: | 2800 g/min. |
| Espesor mínimo del panel: | 10 mm. |
| Espesor máximo del panel: | 85 mm. |
| Ancho máximo panel debajo del puente: | 833 mm. |
| Carrera máxima del cabezal: | 80 mm. |
| Potencia del motor del cabezal: | 1.5 Kw. |
| Presión de ejercicio de la instalación neumática: | 6 bar. |
| Consumo de aire comprimido: | 3,5 NI/ciclo. |
| Peso: | 280 Kg. |
| Dimensiones máximas de espacio ocupado: | L=1000 H= 1300 mm. P= 1150. |
Detalles

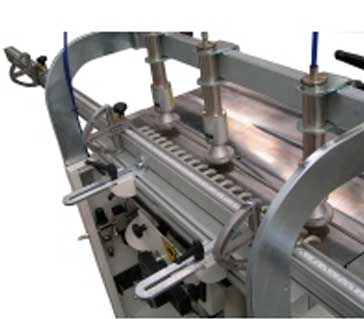

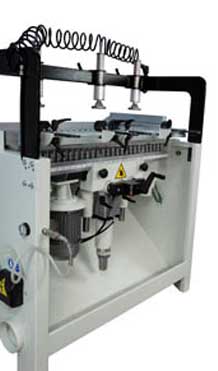

El cabezal para agujerear esta compuestos de un monobloque de aleación de aluminio que asegura la ausencia de vibraciones. Garantizando un perfecto agujero El grupo para taladrar se dezliza sobre dos guías cilíndricas rectificadas que garantizan estabilidad y precisión. La máquina está dotada de un revólver mecánico con 5 posiciones diferentes de taladrado
Guía métrica con 4 topes reversibles para piezas de grandes dimensiones especialmente utilizado para línea de agujeros a los largo de toda la placa. (por ejemplo laterales de placard)
Guía métrica con 4 topes
La guía larga se utiliza para realizar los agujeros en línea, realizando en 2 o 3 pasos (utilizando los topes) un perforado perfecto. Es por eso que la construcción
del perfil de aluminio, sostenido por 3 puntos de contacto, mantiene la presición y la escuadra de la pieza, garantizando luego el correcto armado del mueble.

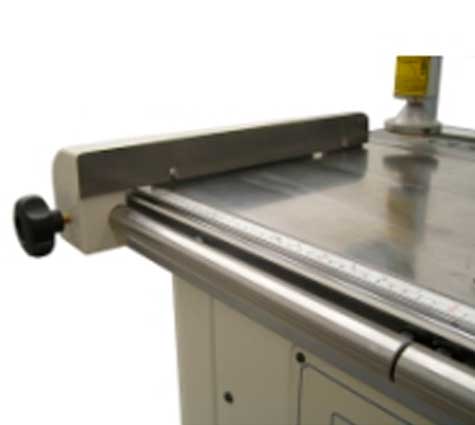

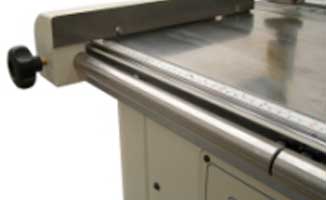

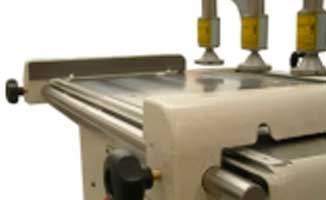

Guía de apoyo construida por un maciso de acero, es la guía de referencia donde comúnmente tolera los golpes y mayores apoyos en la placa. Deslizable sobre una barra redonda mantiene siempre la perpendicularidad con los agujeros, en cualquier condición de trabajo.
Ambas guías, construídas completamente en acero, mantienen las regulaciones pre establecidas, evitando correcciones durante el ciclo de trabajo.

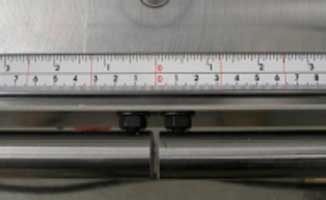

La cinta métrica sobre mesa de trabajo, de fácil lectura, posee las marcas exactas del centro de cada mecha. Agilizando considerablemente la puesta a punto de cada esquema de agujereado.
Revolver de posiciones:
Durante el agujereado, las perforaciones deben tener una profundidad distinta: Por ejemplo: para hacer una bisagra en una puerta, no es lo mismo agujerear una
placa de 15 mm. que de 18 mm. ya que el centro de la placa es diferente. Otra utilización común es la perforación para el armado de mitofix o minifix, donde los agujeros deben ser perfectos en la profundidad
para la posterior colocación de los herrajes.
Para evitar puestas a punto excesivas, existe el revolver de posiciones, donde por ejemplo en la posición 1 puede tener regulado el "centro de una
placa de 15 mm." y en la posición 2 el "centro de una placa de 18 mm." o en la posición 3 "la perforación horizontal de una determinada bisagra".
Este accesorio es fundamental para el funcionamiento
del agujereado, ya que sino debe estar constantemente haciendo pruebas y regulaciones cada vez que debe cambiar la medida.
