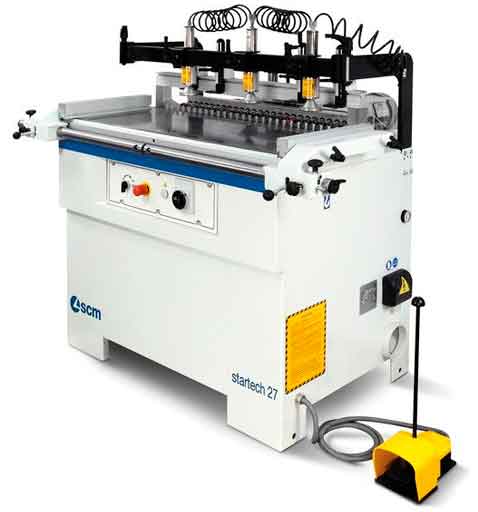

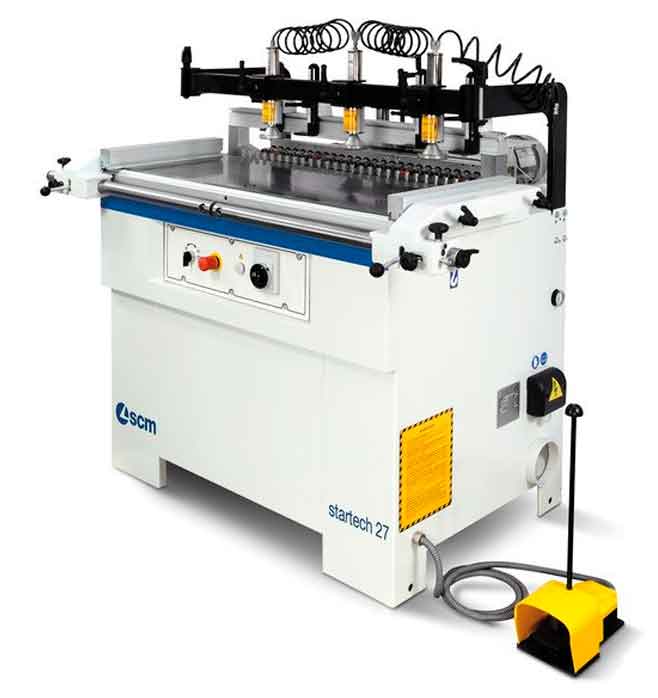

La Nueva agujereadora múltiple Startech 27 posee una estructura robusta y pesada para evitar desregulaciones de la medida impuesta y un gran versatilidad para el posicionamiento rápido de cualquier medida.
La toma de aspiración directa sobre el cabezal perforador asegura el funcionamiento ágil y preciso y evita el mantenimiento constante.
El revolver de hasta 6 posiciones memoriza la profundad de trabajo garantizando
una precisión de cada perforación y el encastre perfecto de los elementos de unión.
La guía de medida esta construida en fundición de acero, con deslizamiento sobre una barra redonda y una manija de triple posición
(desbloqueo, bloqueo y regulación micrométrica).
Datos Tecnicos
| Número de mechas | 27 |
| Interaje de las mechas | 32 mm. |
| Distancia entre la primera y ultima mecha | 864 mm |
| Velocidad de rotación de las mechas | 3.000 r.p.m. |
| Potencia del motor de las mechas | 1,5 Kw. (2 HP) |
| Número de posiciones en el revolver | 6 |
| Carrera máxima del grupo agujereador | 63 mm. |
| Carrera del freno hidráulico | 50 mm. |
| Largo máximo de la herramienta | 80 mm. |
| Diámetro máximo de la mecha | 40 mm. |
| Altura máxima de perforación horizontal | 50 mm. |
| Largo máximo debajo del montante | 3.200 mm. |
| Espesor mínimo del panel | 10 mm. |
| Espersor máximo del panel | 60 mm. |
| Presión de aire comprimido | 6 bar. |
| Consumo de aire comprimido | 3,6 NL/Ciclo. |
| Diámetro de la toma de aspiración | 120 + 60 + 60 mm. Total 3. |
| Velocidad de aire de aspiración | 30 mt./Seg. |
| Consumo de aire de aspiración | 1.220 + 300 + 300 m3/h. |
Detalles

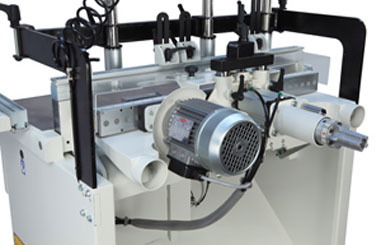

Toma de Aspiración a campana sobre el cabezal perforador Asegurando una limpieza constante y falta de mantenimiento. El revolver de 6 posiciones permite memorizar hasta 6 profundidades distintas garantizando la igualdad de los agujeros y la perfecta unión de los herrajes. El motor de 2 HP asegura una fuerza constante sin importar el material a trabajar.

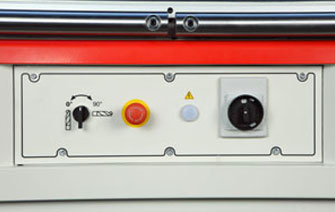

El panel de comando situado ergonómicamente en el frente de la máquina posee la llave general, parada de emergencia y poscionamiento horizontal / vertical / 45 grados del cabezal.

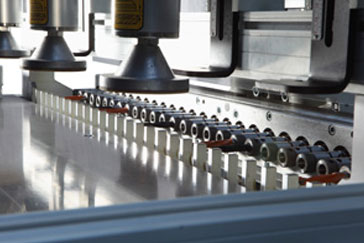

Cabezal perforador con acoples rápidos y 10 portamechas aseguran una versatilidad de cambio de mechas rápido.

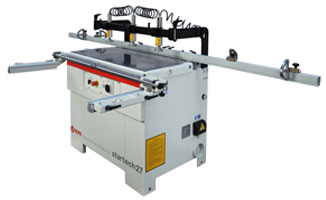

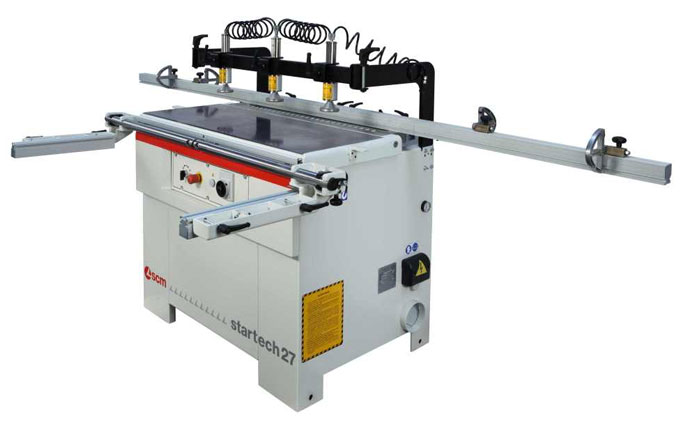

Guía extendida de 3000 mm. Con 4 topes para realizar fila de agujeros. Las guías de medida puden posicionarse debajo de la línea de trabajo evitando estorbar en la operación con piezas largas.

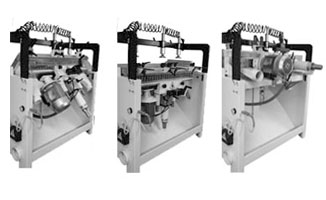

Cabezal perforador con posicionamiento horizontal/vertical o 45 grados desde el tablero de comando

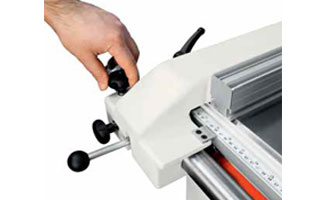

Precisión absoluta de las medias gracias a las robustas guías realizadas en piezas de fundición de acero, con deslizamiento sobre barras redondeas y palanca de posición (bloqueo, desbloqueo y regulación micrométrica de la posición). Gracias al dispositivo de compas, posicionamiendo una guía a medida, permite tomar como referencia y colocar exactamente a la misma posición la otra.
