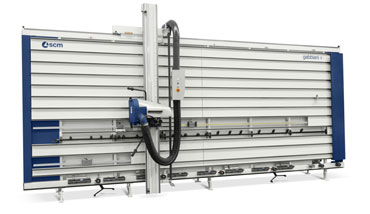

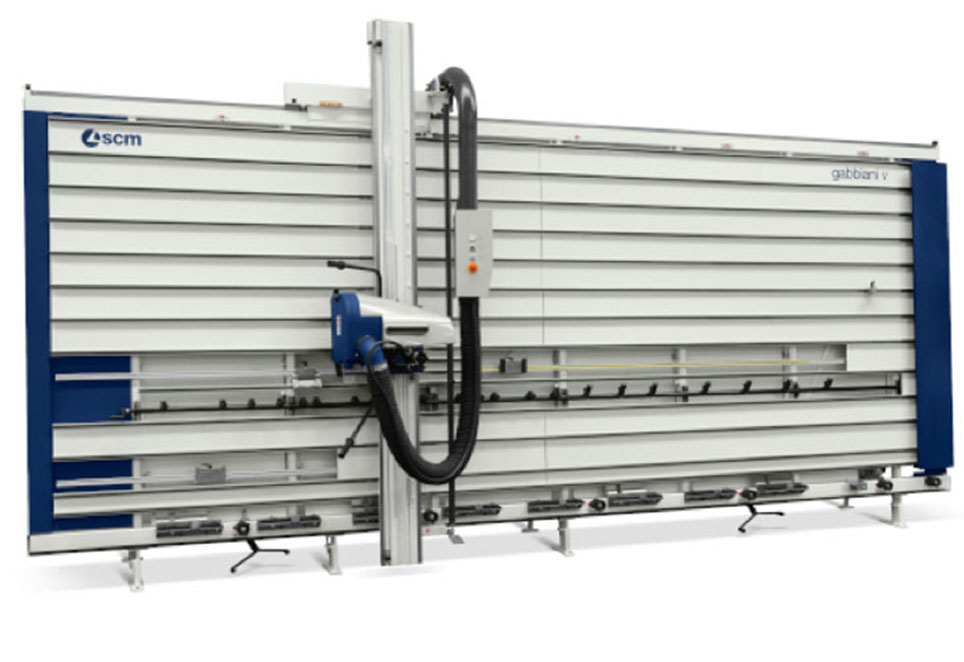

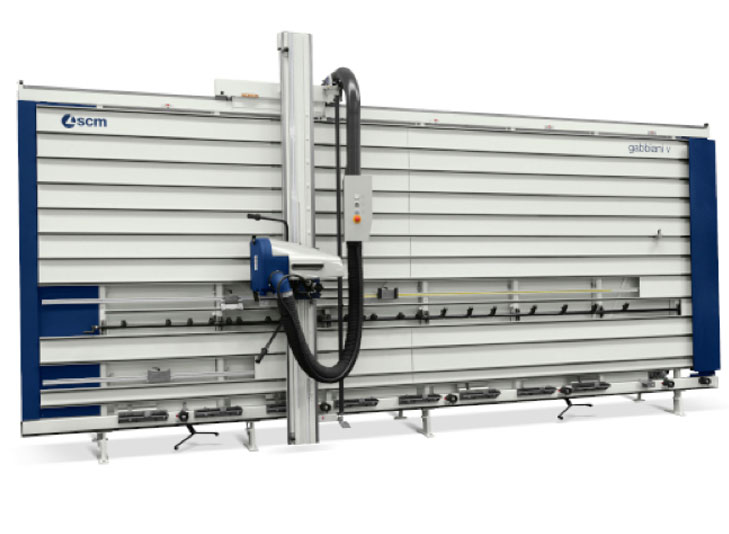

Gabbiani VS

LA EFICIENCIA NO NECESITA DE ESPACIO

Agilidad
Los deslizamientos de la máquina tanto en vertical como en horizontal son realizados sobre guias de alta precisión. La potencia del motor de 5 HP permite trabajar sin ningún tipo de esfuerzo para cualquier tipo de material. La Rigidez tornsional está garantizada por la barra – rodamiento – montaje en el carro móvil. La sede del alojamiento de las guías son realizas sobre todo el largo del cabezal móvil.

Excelente terminación

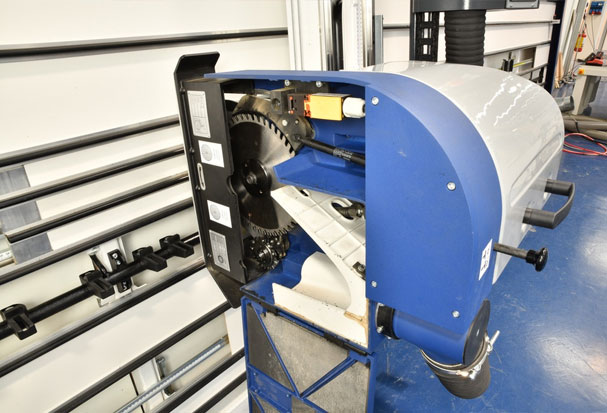

El sistema de incisor a disco de sierra, garantiza una perfecta terminación, sin astillados, de la pieza cortada. Optimiza el rendimiento de la sierra. Mayor facilidad de regulación y posibilidad de cortar distintos tipos de materiales como enchapado, aglomerado, melaminicos, etc

TALLER MODELO: La Gabbiani VS se encuentra en nuestra seccion Taller Modelo en 1 taller Placacentro Fabrica
Longitud de corte horizontal : 4200 mm.
Altura de corta de corte: 2200 mm
Max. Altura de incisión vertical : 2080 mm
Espesor máx. De corte: 60 mm.
Diámetro máximo de la hoja: Ø 250 (eje 30)
Velocidad de la sierra: 6.000 r.p.m.
Diámetro del incisor: 70 mm. (eje 20 mm)
Potencia del Motor: 5 HP. (4,4 Kw)
Pontencia total instalada: 6,5 Kwa
Peso neto: 1500 Kg
Diámetro de tomas de aspiración: 2 de 100 mm. Y 5 de 50 mm
Velocidad requerida: 35 mt/seg.
Datos de transporte: Largo 5600 mm. Ancho 2000 mm. Altura 2200 mm. Peso 1400 Kg

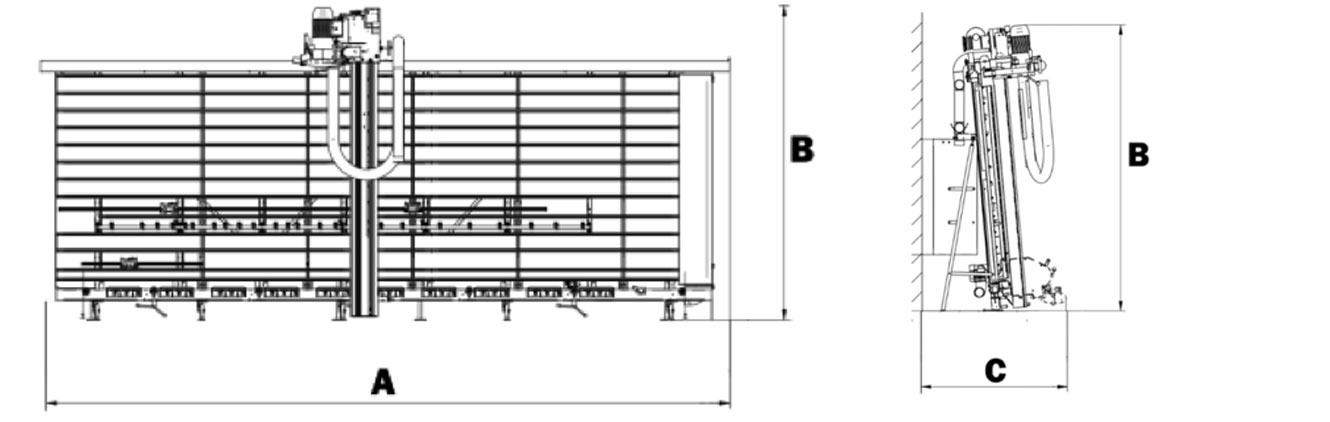

Medidas de Trabajo

A: 5600 mm. B 3010 mm. C: 1500 mm.

Gabbiani VS - Catavorello

Agilidad:
- Los deslizamientos de la máquina tanto en vertical como en horizontal son realizados sobre guias de alta precisión. La potencia del motor de 5 HP permite trabajar sin ningún tipo de esfuerzo para cualquier tipo de material. La Rigidez tornsional está garantizada por la barra – rodamiento – montaje en el carro móvil. La sede del alojamiento de las guías son realizas sobre todo el largo del cabezal móvil.

Excelente terminación:
- El sistema de incisor a disco de sierra, garantiza una perfecta terminación, sin astillados, de la pieza cortada. Optimiza el rendimiento de la sierra. Mayor facilidad de regulación y posibilidad de cortar distintos tipos de materiales como enchapado, aglomerado, melaminicos, etc. Una “Espada” divisora situada detrás de la sierra evita que la placa se cierre contra la misma hoja evitando la fuerza> La guía intermedia volcable de 2 metros de largo, facilita la comodidad de poder trabajar piezas largas a una altura óptima. Apoyo completo a lo largo de toda la maquina para piezas chicas. Para asegurar el apoyo completo y evitar el movimiento de la placa. EL lector digital del tope vertical garantiza la precisión y evita el error de lectura.

Precisión:

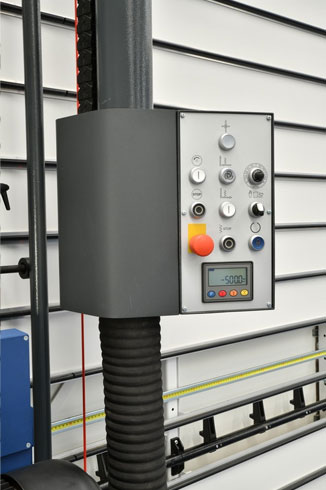

Movimiento horizontal automático y eléctrico de la parrilla. Que asegura el apoyo constante en el tiempo de la placa. 5 puntos fijos de corte verticales. El Lector digital, con lectura sobre banda magentica, asegura la precisión sobre los cortes horizontales.

Máquina Segura:

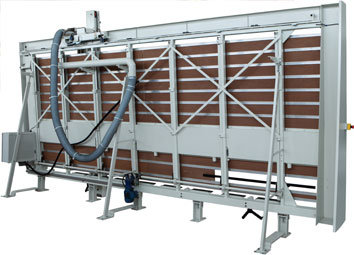

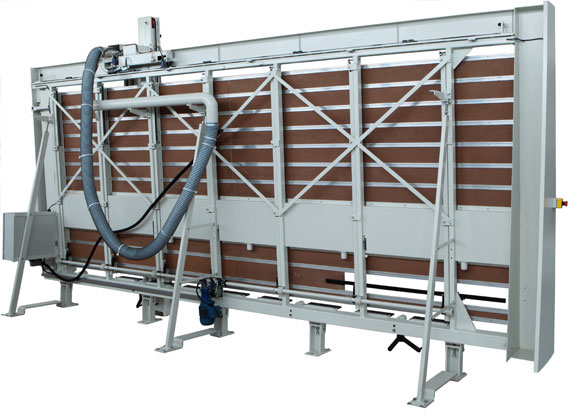

La sierra de corte permanece protegida permanentemente gracias al diseño del cabezal. El operario mantiene las manos alejadas del corte en todo momento. La máquina posee una parada de emergencia en el frente de la máquina para eventuales paradas y parada de emergencia en los extremos derechos e izquierdos. La Estructura y construcción: El armazón en acero soldado, es una estructura monobloque rígida y estable. La guía superior del armazón en acero templado y rectificado que le da a la maquina la posibilidad de trabajar permanentemente en escuadra (perpendicular) La base de acero es regulable en cualquier punto y permite una mejor nivelación de la maquina respecto al piso.

Aspiración:
El sistema de aspiración de polvo esta aplicado sobre los puntos mas delicados: directamente sobre el grupo sierra. Listo para conectar sobre sistema de aspiración en fca.

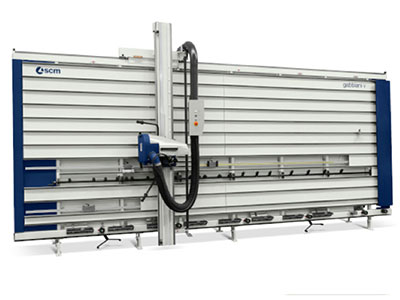

Videos
