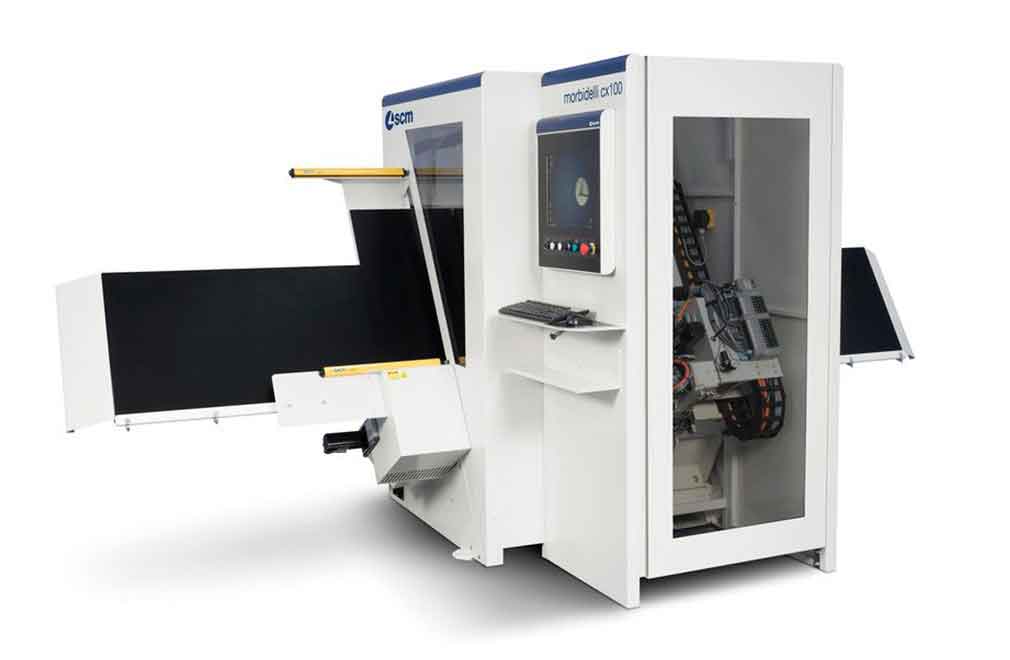

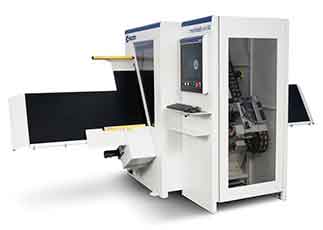

CX100 es una novedad de SCM que luego de su presentación se obtienen grandes respuestas en la pequeña y medianas empresa como también en empresas grandes que necesitan hacer muebles fuera de línea o diseños
particulares de sus pedidos.
CX100 propone un centro de trabajo compacto en las dimensiones (solo 7 m2) simple en la utilización e instalable en poco tiempo. Esta nueva máquina SCM, permite producciones altamente flexibles e integrables
a cualquier celda de trabajo.
CX100 es equipada con una mesa de trabajo inclinada, proyectada por SCM para necesitar poco espacio y gran ergonomía, realizado en Flotex, un material indeformable estudiado para permitir el fácil transporte
de la pieza sin rayarlo.
La nueva CX100 trabaja piezas hasta 3000 x 900 mm. a través de progresivo y secuencial posicionamiento del panel transportado por una pinza neumática. Al no tener una mesa
de trabajo con barras y ventosas, es además altamente productivo, porque agiliza el tiempo de puesta a punto y está listo, una vez descargado la pieza final, a trabajar la siguiente.
El grupo operador esta constituido de un cabezal a perforar de 18 mechas (12 verticales y 6 horizontales y una sierra integrada en dirección X.
La máquina es gestionada de un control PC Office por el sistema Xilog
Plus ya instalada sobre toda la gama de centros de trabajo y puede ser integrada en una celda Netline en conjunto con una seccionadora y pegadora, para obtener una producción organizada e inteligente.
Datos Tecnicos
| Largo máx. De la pieza | 3000 mm. |
| Largo mínimo de la pieza | 150 mm. |
| Ancho máximo de la pieza | 70 mm. |
| Espesor máximo de la pieza Ancho mínimode la pieza | 50 mm. |
| Espesor mínimo de la pieza | 10 mm. |
| Velocidad máxima del eje X (Pinza ) | 45 mt/min. |
| Velocidad máxima del eje Y | 45 mt/min. |
| Peso de la Máquina | 1.800 kg. |
Detalles

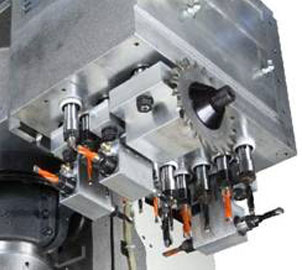

Cabezal perforador de 18 mechas
La unidad de agujereado está formada por una robusta estructura que contiene porta mechas individuales, lo que se deslizan en un cilindro de bronce (camisa), perfectamente rectificados. Para cada ciclo los porta brocas interesados se colocan en la posición de trabajo accionados porcilindrosneumáticos; sucesivamente el recorrido activa el taladro (eje Z) por un tornillos a circulación de esferas.

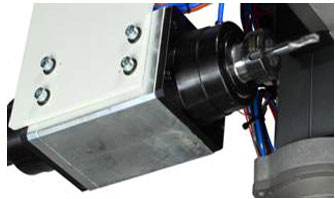

Electromandril de 7,5 HP, 5,5 Kw
Electromandril vertical al plano en grado de efectuar fresados genéricos en cualquier dirección. Potencia de motor de 5,5 Kw (7,5 HP) a 18.000 r.p.m. permite hacer fresados simples como para hacer pasa cables, porta lámparas o terminar con un pequeño radio los bordes del panel. También es posible escuadrar 3 caras del panel (excepto de la abajo) permitiendo borrar defectos provenientes del corte como la falsa escuadra, el escalón del incisor o el ensanchamiento de los bordes debido a la humedad.
Lubricación automática de la máquina
Lubricación de los ejes X, Y y Z gestionada internamente del control numérico: a intervalos preestablecidos, programables, viene lanzado el comando de engrase a los ejes de movimiento, sin la intervención manual y sin detener la máquina.
KIT 4+2 mechas horizontales independiente + sierra integrada
El KIT incluye: 4 mechas horizontales (2+2), para agujeros en X 2 mechas horizontales (1+1), en Y 1 grupo sierra (diam. Max 120mm) para ranuras en sentido X. TOTAL 18 mechas. Sierra para canales y ranuras.
Ese
grupo es colocado con la sierra orientada en el eje X. Permite hacer todo tipo de canales y ranuras en el lado superior del panel y puede alojar una sierra de diámetro máximo 120 mm.
Soportes laterales para el trabajo de piezas largas
Permite el apoyo y sostén en la carga y descarga de la máquina. Realizado en Flotex, un material indeformable estudiado para permitir el fácil transporte si rayarlo.

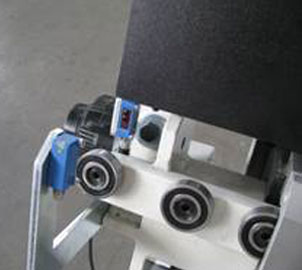

SENSOR TP para la medida del panel del lado opuesto:
Permite la corrección del centrado de los agujeros en las medidas predeterminadas para las piezas que deber ser realizadas a espeso. Y que posean defectos de medida en la longitud final.
Control
El Armario eléctrico está unido en el centro de la base de la máquina. De esta manera se obtiene una gran espacio de trabajo desarrollando el mejor ley out de la fábrica.La PC está sobre una consola móvil que puede ser posicionada según las necesidades del cliente para mejor visualización y falicitar el trabajo del operario. La presencia de una computadora personal estándar, con una potente configuración hardware completamente ampliable y definiblepara las exigencias específicas de cada usuario, aporta al Control Numérico un grado de familiaridad incomparable: el software avanzado trabaja en ambiente Windows XP y cierra las potencialidades necesarias para una programación sencilla, eficaz y accesible aunque para quien no ha trabajado con una computadora La computadora Estándar garantiza una apertura sin limites, permitiendo utilizar todas las potencialidades típicas de cualquier PC:
Teleasistencia Gratuita:
Sistema De diagnóstico a distancia integrado en el Control de la máquina. Gracias a una simple conexión telefónica, el equipo técnico de SCM group puede conectarse e intervenir rápidamente en el control PC/PLC. Solucionando rápida y eficazmente cualquier inconveniente evitandocualquier tipo de parada improductiva de la máquina. A su vez, permite al cliente obtener actualizaciones de Software en cualquier momento.
