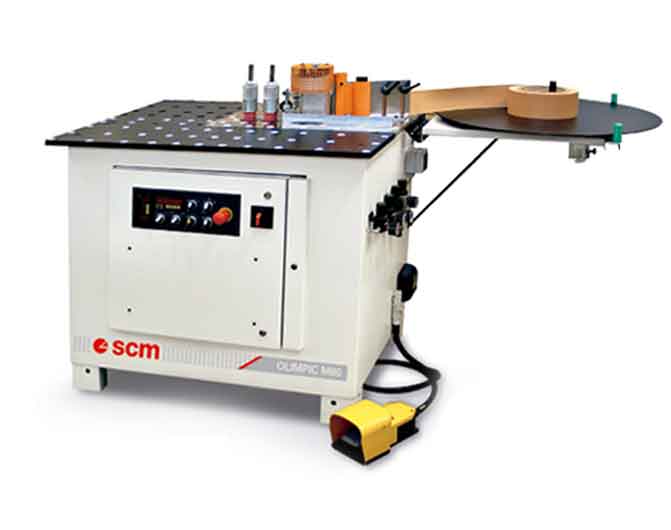

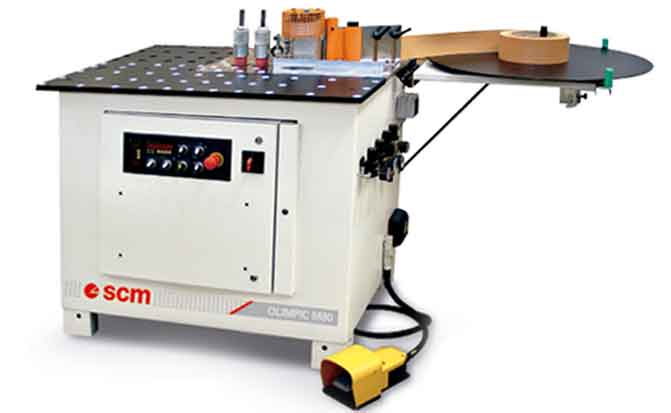

Pegadora de cantos semi automática para bordes Rectos y Curvos que pega tanto bordes melamínicos (0,4 mm) como ABS/PVC 3 mm de espesor. Con un almancén para cantos en rollos de alimentación automática y accionamiento de la máquina mediante un pedal. La aplicación de cantos sobre paneles con forma puede requerir la utilización de las plantillas, generando la presencia engorrosa de un almacén de plantillas en el taller.
Funcionamiento: El operario realiza el avance de la pieza manualmente, accionando el pedal y presionando la placa a pegar contra un rodillo engomado y motorizado. Cuando terminar la pieza pegada, al levantar el pie del pedal y corta automáticamente el borde sobrante.

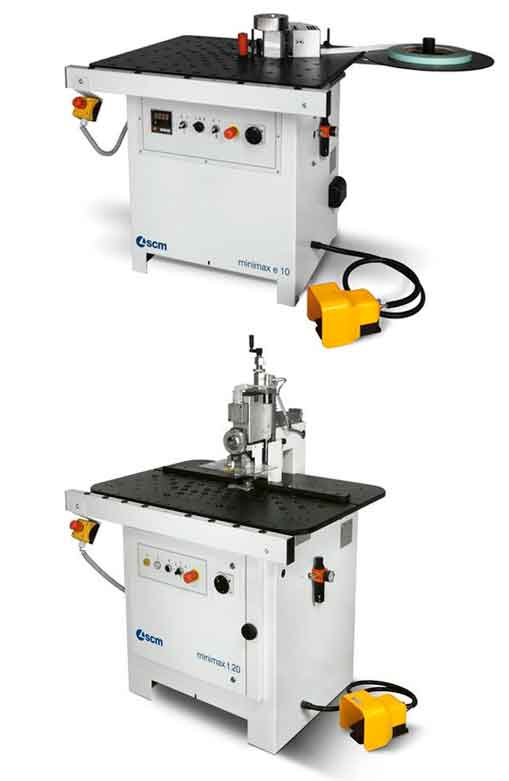

La nueva pegadora de cantos y refiladora semi automática responde a la exigencia de máquina simple de utilizar para aplicar cantos sobre piezas rectas, redondas o con forma sin necesidad de plantillas. Dispositivo innovador, patentado SCM, permite regular mucho más simple y rápido sobre cada trabajo. Este tipo de máquinas está concebida para tener la mayor versatilidad de los pegados en todo tipo de piezas Curvas (refilador con bancada separada) a 45° (mesa especial para pegar cantos inclinados) Altos espesores (Puede pegar hasta 80 mm. de alto).
Datos Tecnicos
| Espesor del canto | 3 mm. máximo |
| Espesor de la placa | 12 a 80 mm. |
| Largo min. de placa | 230 mm. |
| Velocida de avance | 4-8 mt./Min. |
| Radio interno | 30 mm. (superficie cóncava) |
| Potencia instalada | 3,k Kw. |
| Dimensiones útiles | 1000 mm. x 740 mm. x 1100 mm. (alto) |
| Peso | 800 kg. |
| Presión de aire | 6-8 atm. continuo. |
| Ancho mínimo del panel | 50 mm. (solo en piezas de cantos a 45°). |
| Sistema Palpador contador del metro lineal de canto pegado para cortar automáticamente a la medida de la pieza. (opcional). | |
| Avance automático de la pieza (opcional). | |
| Mesa inclinable de 0-45° (opcional). | |
| Sistema de recalentamiento del canto (opcional) especialmente creado para calentar y ablandar cantos plásticos para que sean más elásticos en el pegado. | |
| Características técnicas de la refiladora para cantos Curvos. | |
| Espesor del panel | 60-80 mm. |
| Espesor máx. del canto | 3 mm. |
| Ancho minimo del panel | 50 mm. |
| Largo min. del panel | 200 mm. |
| Radio interno mínimo | 20 mm. |
| Potencia instalada | 1,5 Kw. |
| Dimensiones | 1000 mm. x 800 x 1.400 mm. (altura). |
| Diámetro tomas de aspiración | 1 x 60 mm. y 2 de 40 mm. |
La base de la máquina esta realizada de un sólido y robusto chasis que mantiene la presición y la regulación constantemente, sin necesidad de excesivos manipuleos. Posee un almacén para cantos en rollos, con alimentación automática y una guillotina de corte neumática apta para el ABS/PVC hasta 3 mm.
Colero situado debajo de la mesa de trabajo, asegura una recirculación en continuo de la cola y evitando el quemado y rebalse.
Uso de cantos en pvc solo con cola para temperatura de utilización hasta
160°C.
Superficie del colero recubierta en un material anti adherente para su fácil limpieza. Sistema de calentamiento rápido para una inmediata utilización. Control de temperatura para "reposo" automático
en caso de no utilización.
Aplicación del a cola mediante un rodillo aplicador de cola motorizado sobre le filo.
Posibilidad de aplicar sobre cantos rectos y paneles curvos.
Un tablero de comandos de fácil interpretación, posee lectores lumínicos de encendido. Con el control de temperatura digital, un botón de parada de emergencia.

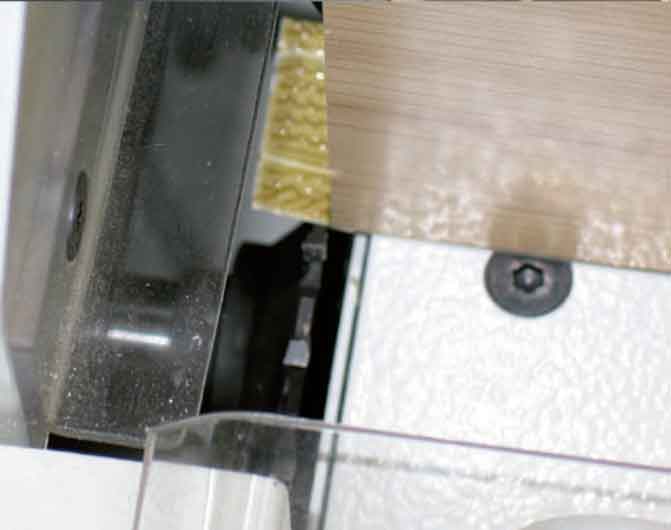

Guillotina especial para el corte de
ABS/ PVC plástico hasta 3 mm. (y cualquier espesor intermedio).
Pedal de Encendido /Apagado del ciclo.
2 velocidadesd de trabajo (4-8 mt./min.) utilizado cuando se pegan cantos curvos o rectos.

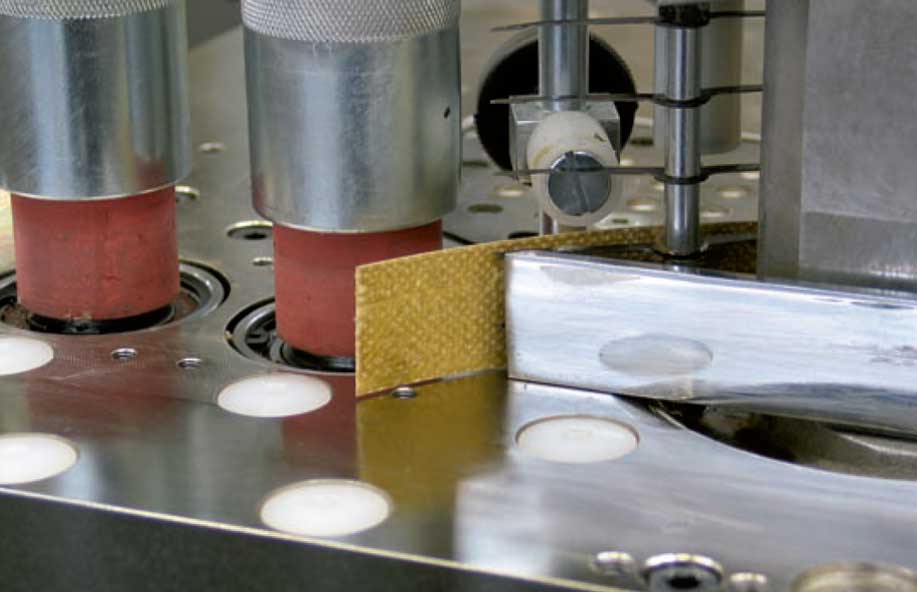

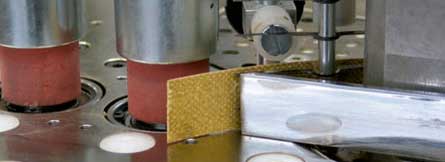

Dos rodillos de presión motorizados, cada uno extraible fácilmente (patentado SCM) en función del tipo de canto o geometría del panel a trabajar. Cuando se hace el pegado de piezas curvas, se debe extraer el rodillo adicional.

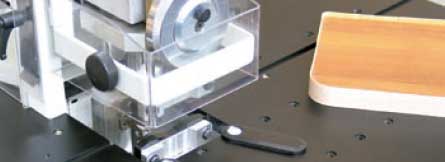

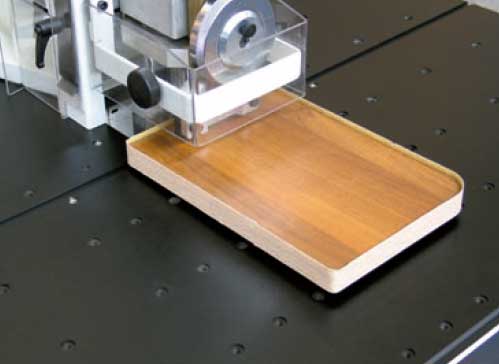

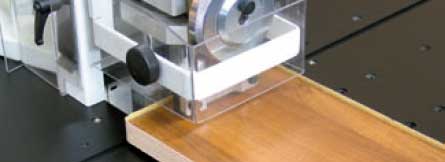

REFILADOR semi automático para el refilado de bordes aplicados sobre el panel con perfil recto, fresado o con radio interno o externo. La versatilidad de los grupos permite de ejecutar solo par parte del refilado superior, solo la parte inferior o dentro de la parte del panel.

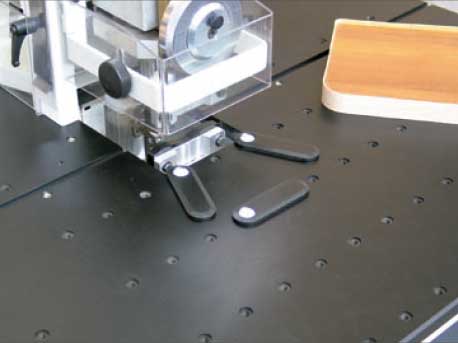

Mesa de trabajo con moduset posicionables y orientables (patente SCM) en función de la forma del panel, evitando la utilización de plantillas.

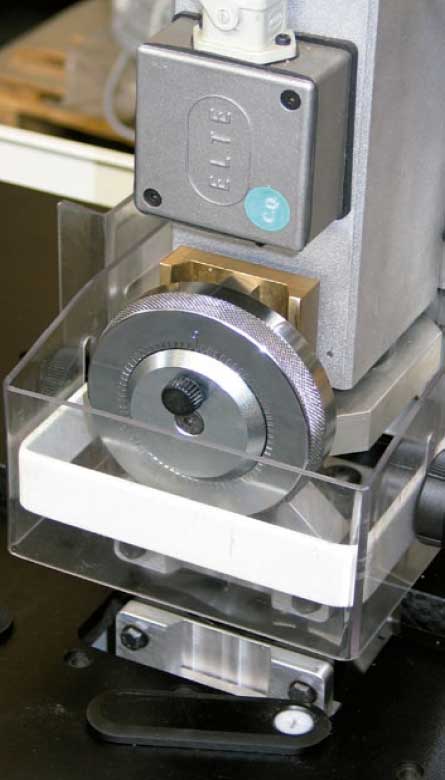

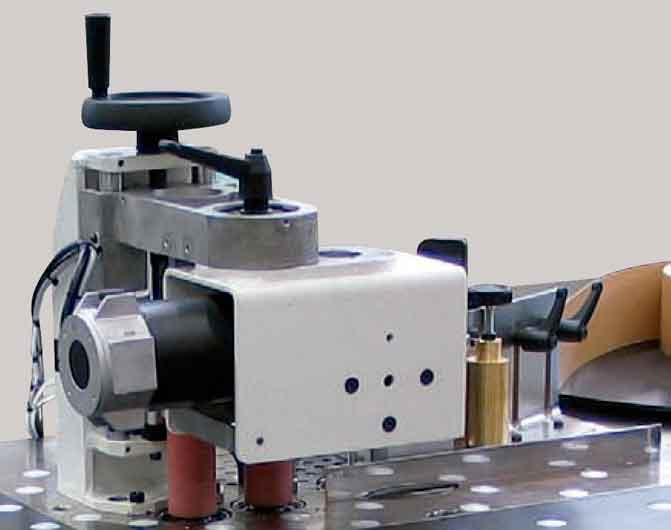

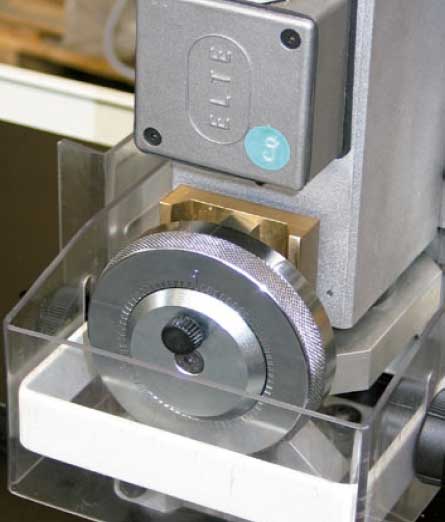

Grupos refiladores de alta frecuencia con regulación simple e inmeditada del desbaste por medio de disco giratorios con lectura decimal (patentado SCM) constituido de dos motores de 0,55 Kw. completo de guía y soporte con deslizamiento sobre guías rectificadas. El grupo es completo de:
- Dispositivos copiadores verticales en material anti desgaste, para la utilización optima de la máquina con paneles rectos y fresados. Simple y inmediata regulación de las herramientas en el punto de trabajo exacto, por medio de palpadores giratorios
con indicación decimal.
- Copiadores frontales y giratorios con superficie de contacto templadas, rectificadas y cromadas.
- Copiadores
frontales regulables, en sustitución de los giratorios para el refilado de filos incitados.
- Dispositivo para la apertura vertical de los dos motores, que facilita la introducción en la máquina de piezas curvas.
- Regulación horizontal y vertical del motor superior para el refilado
de paneles con canto inclinado, y regulable en función al espesor del panel.
- Toma de aspiración para mantener la mesa simple limpia + 2 tomas sobre la mesa de trabajo.
- Inverter a 200
Hz, completo di freno electrónico.
